實木地板投訴案例分析（4）

　　              ----實木地板的寬度、干縮系數(shù)與地板的干縮縫隙

　　                中國林產(chǎn)工業(yè)協(xié)會專家委員

                  吉林省林業(yè)科學(xué)研究院副院長(研究員) 王  軍

                        吉林省林產(chǎn)品質(zhì)量監(jiān)督檢驗站 站長

　　實木地板在使用過程產(chǎn)生縫隙的主要原因是環(huán)境干燥、木材產(chǎn)生干縮引起的。也是實木地板在我國北方面臨的主要問題。地板之間縫隙的大小與地板所用木材的干縮系數(shù)、地板的含水率、使用環(huán)境的平衡含水率及地板的寬度密切相關(guān)。在實木地板的國家標(biāo)準(zhǔn)（GB/T15036-2001）中規(guī)定實木地板含水率為7% ~ 當(dāng)?shù)仄胶夂剩簿褪钦f工廠生產(chǎn)地板的含水率只要符合上述要求，表明產(chǎn)品的含水率是合格的，如果我們不考慮其他因素的影響，有可能還會出現(xiàn)問題。為了減少和消除地板在安裝和使用過程中存在的問題，國家出臺了《木質(zhì)地板鋪裝、驗收和使用規(guī)范GB/T 20238-2006》，標(biāo)準(zhǔn)于2006年9月15日正式實施。該標(biāo)準(zhǔn)起草過程中收集了大量地板投訴的相關(guān)資料，在充分聽取了各方面意見的基礎(chǔ)上制定了相關(guān)條款，兼顧了各方面（產(chǎn)品的生產(chǎn)經(jīng)銷企業(yè)和消費者）的利益。在標(biāo)準(zhǔn)中規(guī)定了消費者使用環(huán)境的相對濕度為40%~80%。保修期內(nèi)正確使用條件下實木地板的縫隙應(yīng)小于或等于2mm。我們根據(jù)上述參數(shù)探討一下實木地板的寬度、干縮系數(shù)與地板干縮后產(chǎn)生縫隙的相互關(guān)系。

　　一 北方實木地板的含水率變化范圍

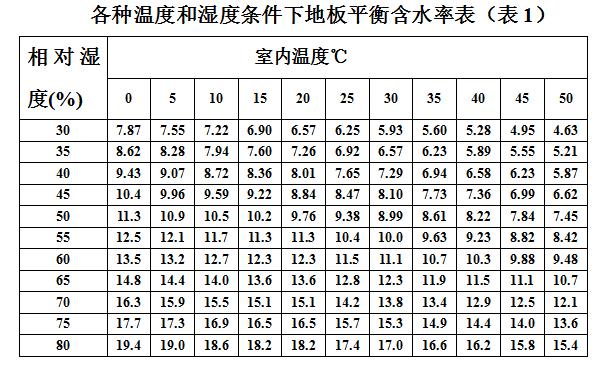

　　根據(jù)《木質(zhì)地板鋪裝、驗收和使用規(guī)范GB/T 20238-2006》，消費者使用環(huán)境的相對濕度為40%~80%。也就給出了消費者使用環(huán)境的相對濕度的底限為40%，此時的環(huán)境特征符合標(biāo)準(zhǔn)要求。此種條件為正常使用，在保修期內(nèi)地板的縫隙如果超標(biāo)，符合保修條件，相關(guān)方應(yīng)承擔(dān)保修義務(wù)。根據(jù)北方冬季供暖的要求，房間的溫度應(yīng)達到20℃左右，查表1，空氣的相對濕度為40%及室內(nèi)溫度20℃條件下地板的平衡含水率為8%，表明北方供暖期地板含水率的底線為8%左右。

　　北方地區(qū)含水率上限應(yīng)為當(dāng)?shù)氐钠胶夂剩鶕?jù)我們實測北方夏季（6~9月為多雨季節(jié)）地板的平衡含水率為12%~13%左右。一年當(dāng)中，北方地區(qū)地板含水率變化（最大值－最小值）大約為5%，如果用戶冬天環(huán)境濕度過干（室內(nèi)空氣的相對濕度在30%以下），一年當(dāng)中地板含水率變化范圍可能會更大。這種含水率變化每年都在交替發(fā)生。所以，每年冬季產(chǎn)生的縫隙都比較大。用戶使用環(huán)境超標(biāo)情況暫且不談，正常地板含水率變化范圍也為5%左右。所以我們有必要研究一下地板含水率減少5%時的干縮量是否超過2mm。我們在安裝地板時有可能地板的含水率不是處于本地區(qū)的最大狀態(tài)，但應(yīng)根據(jù)地板的實際含水率與各地區(qū)平衡含水率合理確定預(yù)留縫隙（相關(guān)問題在以后將專題論述），保證在最潮濕的季節(jié)地板不鼓包，地板條之間也不應(yīng)該有縫隙，此時地板的含水率仍處于最大狀態(tài)。所以，我們都應(yīng)把本地區(qū)含水率最大值作為依據(jù)來考慮。

　　二 地板干縮系數(shù)與地板縫隙的關(guān)系

　　木材的干縮系數(shù)是反映實木地板在含水率發(fā)生變化時尺寸穩(wěn)定性的重要指標(biāo)。木材的干縮系數(shù)隨著木材切割方向不同存在著明顯的差異。弦切材干縮系數(shù)大于徑切材。在含水率變化相同的情況下，弦切材干縮最大，如果是一個弦切材和徑切材的地板相鄰安裝，有可能縫隙還沒有超標(biāo)，當(dāng)兩條標(biāo)準(zhǔn)的弦切材地板相鄰安裝就很有可能縫隙超標(biāo)。事實上，兩條標(biāo)準(zhǔn)的弦切材地板相鄰安裝是經(jīng)常遇到的，此時地板的干縮量就是地板之間的縫隙。所以我們把著眼點放在弦切材地板干縮量是否大于2mm上。

　　地板的生產(chǎn)企業(yè)在購買地板坯料時，首先應(yīng)了解所用木材的膨脹與干縮特性。有的是在相關(guān)的書中可以直接查到。比如國內(nèi)常用的木材材性在《木材學(xué)》中基本上都能查到，我們根據(jù)木材的干縮系數(shù)計算和預(yù)測地板在相關(guān)地區(qū)的干縮情況。進口木材的絕大部分也可在有關(guān)圖書中查到。應(yīng)當(dāng)指出的是國產(chǎn)材的數(shù)據(jù)比較準(zhǔn)確，進口材由于產(chǎn)地不同，同一樹種的材性差異教大，建議還是重新測定的數(shù)據(jù)會更可靠些。

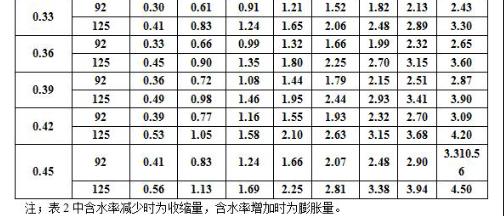

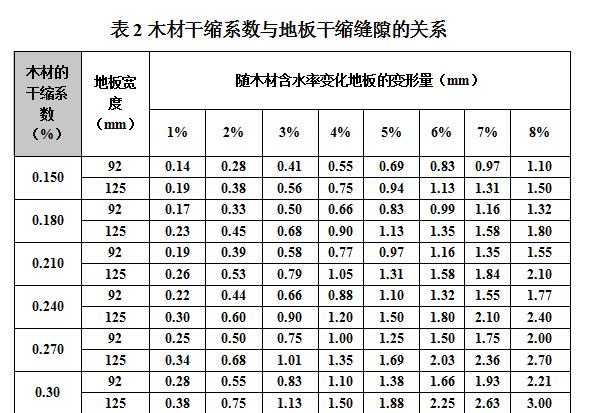

   從表2我們可以看出，木材的干縮系數(shù)越大，隨著含水率的變形就越大。同樣條件下，地板越寬變形就越大。我國北方地區(qū)夏季（多雨季節(jié)）和冬季采暖期，地板含水率變化范圍大約是5%左右,在此范圍內(nèi)，如果地板的寬度為125mm,地板所用木材干縮系數(shù)為0.33時，地板干縮量就會超過2mm。當(dāng)選用木材的干縮系數(shù)超過0.45時，寬度為92mm的地板干縮量才能超過2mm。

　　上述分析是向?qū)嵞镜匕宓纳a(chǎn)和經(jīng)銷單位傳遞一個信息，在北方的特殊氣候條件下，地板的干縮縫隙超標(biāo)（木質(zhì)地板鋪裝、驗收和使用規(guī)范GB/T 20238-2006）不僅是地板含水率過高導(dǎo)致的，選材不合理或地板的尺寸不合理都可導(dǎo)致干縮縫隙超標(biāo)。例如，在東北銷售的實木地板，含水率為13%（含水率符合GB/T15036-2001），地板的寬度為125mm,地板弦切材的干縮系數(shù)為0.39,冬季供暖時用戶的室內(nèi)環(huán)境溫度20℃，室內(nèi)環(huán)境濕度為40%（濕度符合GB/T 20238-2006要求），查表1得：地板的平衡含水率為8%。地板的含水率由安裝時的13%下降到8%，含水率變化了5%。再根據(jù)地板的干縮系數(shù)和地板的寬度查表2，地板的干縮量為2.44mm(超過了2mm),按照GB/T 20238-2006要求，地板的縫隙超過2mm應(yīng)進行維修。從這個例子可以看出，產(chǎn)品是合格的，消費者的使用環(huán)境也符合要求，地板的縫隙超過了標(biāo)準(zhǔn)要求。原來問題是我們選材不合理或地板的寬度過大引起的。同樣是上述條件，如果我們把地板的寬度變成92mm，地板的干縮量為1.79mm(小于2mm ),不需要進行維修。

　　同樣是上述條件，地板的寬度仍維持125mm不變，如果將用戶的環(huán)境濕度提高到55%（用加濕器加濕），地板的平衡含水率為11%，地板的含水率由安裝時的13%下降到11%，地板含水率變化2%，地板的干縮量為0.98mm,符合GB/T 20238-2006要求。

　　三　結(jié)論

　　從上述分析我們可以得出以下結(jié)論：

　　1實木地板的寬度應(yīng)根據(jù)所用材種弦切材的干縮系數(shù)確定，干縮系數(shù)大的樹種可以制成比較窄的地板。

　　２在我國北方使用的實木地板，當(dāng)?shù)匕宓膶挾葹?25mm時，所用木材弦切材的干縮系數(shù)應(yīng)小于0.33。寬度為92mm的地板選材時，木材弦切材的干縮系數(shù)應(yīng)小于0.42。

　　３適當(dāng)提高使用環(huán)境的相對濕度可以減少地板干縮產(chǎn)生的縫隙。經(jīng)銷商應(yīng)為消費者提供所購地板的使用環(huán)境要求。
