（中國環保家居網鏈 訊）：近幾年來，隨著人們的生活質量的逐漸提高，地采暖用木質地板已被國內廣大消費者所青睞。但是怎樣的木質地板，才更適用于地采暖呢？這是我們地板生產企業和廣大消費者所關注的問題。近年來，各種媒體的評論頗多，我們提議大家共同探討。
以下簡單介紹我們所了解到國際上的地采暖地板使用情況。我公司外貿出口實木復合地板已有十多個年頭，產品銷售二十多個國家。
首先在歐洲生活質量較高的英國、法國、意大利等國家，他們的精裝房地板選用以三層為主，多層為輔的實木復合地板。而這其中，選用地采暖地板的比例約為70%左右，選擇的地板的總厚度10~14~15mm，表面層厚為3~4mm。
其次是亞洲的日本、韓國由于冬季較冷，所以90%以上采用地采暖多層實木地板，其選用的總厚度為9~10~12mm，表面層一般為3~4mm。
再次是?北美的美國、加拿大則采用多層為主，三層為輔的實木復合地板，厚度為12~15mm，表面層為2~3~4mm的。國際上發達國家地采暖的總趨向是以實木復合為主體，是很少用純實木地板或強化木地板的。
根據國際上發達國家流行的地采暖實木復合地板的特點，我們進行了分析并歸納以下幾點供大家探討：
1、地采暖實木復合地板的穩定性好：木材受環境濕度的變化引起膨脹收縮是其天然屬性，但如果經干燥、養生處理后，經縱、橫交叉組坯、膠壓而成的產品，其尺寸穩定性較好，不容易膨脹、收縮、不易變形。而受到歐洲、美國、日本等發達國家的重用。
2、節省優質資源：實木復合地板表面層選用橡木、胡桃木、柚木中高檔樹種，客戶對精裝房質量要求高的，其面層厚度會選用3~4mm，設計使用可達百年大計。而選用桉木、松木、意楊等為芯板用材，這些樹種生長快，價格也便宜。發達國家特別注重木材的綜合利用，以節省珍稀優質木材。如我們將18mm厚的純實木地板坯切成3mm的薄片，可提高四倍的利用率。我國大徑積硬闊葉材資源貧乏，近十多年來，優質硬闊葉材主要依賴國外進口。所以節約資源刻不容緩。國際上很多國家已采取多種措施來保護優質樹種。另外，我們國內很多精裝房選用0.6mm厚的面層，我們建議面層厚度最好不低于2mm，以保障產品滿足合理使用年限等要求。
3、腳感舒適度：表層選用優質硬闊葉材，木材密度、強度較高，有利于抗磨、抗壓、抗沖擊，而基板選用中、低密度的木材，我們在地板上走動，腳感比較舒適。
4、地采暖地板不宜過厚：木材的熱傳導性能是其天然屬性，木材觸感柔和，觸摸時通常不會讓人產生冰冷、發燙的感覺，這正是國內外消費者喜歡使用木制品的原因之一。根據木材熱傳導的特性，國際上流行采用9~15mm的厚度。如用過厚的地板且不配套相應的導熱措施，會影響導暖，并加重用電、用氣成本；東北、華北地區采用集中供暖，按季收費，對消費者沒有太大影響。而在華東等地區，都是每戶獨立用氣、用電供暖，不僅會增加用電、用氣造成能源浪費，消費者多花錢，還會浪費木材資源。
5、如何進一步減少能耗，快速供暖
我公司針對地采暖地板申請了導暖槽和導暖孔的二項專利（附圖二），以降低能耗。供意大利、韓國等客戶的地采暖地板，在10mm厚的地板背面開導暖槽，針對14~15mm的地板，背面開導暖孔，以達到快速升溫的效果。我公司地采暖地板體驗室做的實驗，房間6*8=48㎡，選用柚木地采暖實木復合地板，其規格為910*125*10/4mm，地板背面以30間距，3mm寬，5mm深開導暖槽，用韓國電熱膜導暖（圖一）。上午8點，室內溫度為6°，設定地采暖溫控器為20°，大約45分鐘后，地板表層溫度升到26~28°，房間溫度就已達到18°左右，已感覺溫度如春的效果。
6、選擇環保膠黏劑

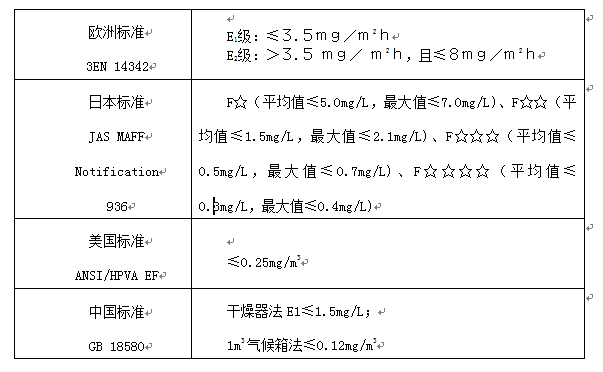

1、歐洲、美國、日本、中國實木復合地板甲醛釋放量標準
2、用優質的膠黏劑是制作實木復合地板的關鍵，既要其膠合強度好，又要確保環保達標。如進口的太爾膠和卡斯科，日本的國民淀粉膠，這些膠價格約高出國內的四分之三，但膠合粘度和甲醛釋放量是有保證的。我公司外貿出口十多年，從未有環保不達標的而投訴。國內的膠黏劑生產廠家如有一定的規模，并抱著對客戶負責任的態度，膠黏劑達到E1和E0級，并且達到國家標準，滿足消費者要求，應該是沒問題的。
3、在地采暖實木復合地板中，三層實木結構僅滾涂二層膠，應屬用膠量最少的一種。所以是歐洲消費者最青睞的一種。
4、地采暖房間溫度控制在18°左右為最佳。由于冬季室外寒冷，所以，室內、外溫度不能相差太大，否則容易引起感冒等不適。溫度過高，也容易引起殘留在實木復合地板中的甲醛揮發。
5、室內裝修完成后，建議客戶應將所有窗戶二側開啟3cm左右。房門全部打開，消除室內涂料、油漆等各種不利于人體健康的氣體。三個月至六個月搬進新居。
（以上為江蘇南洋木業研發部建議及意見，希望大家參與研討）
凡本網注明來源：中國環保家居網鏈的所有文字、圖片和音視頻稿件，版權均為本站獨家所有，任何媒體、網站或個人在轉載使用前必須經本網站同意并注明"來源:中國環保家居網鏈(www.ujjn.cn)"方可進行轉載使用，違反者本網將依法追究其法律責任。
